多普勒超声波流量计

名称:多普勒超声波流量计

详细信息

产 品 特 点


Ø 既可测量污浊的液体,也可测量纯净液体。

Ø 创造性解决了变频器干扰问题。

Ø 非接触式流量计,外夹或插入式安装,不需停流或截断管线。

Ø 非常容易解决超大管径、厚管壁、水泥内衬等其他超声波流量计无法解决的应用问题。

Ø 解决了水泥管、铸铁、玻璃钢等不导声管道的流量测量问题。

Ø 具有防非操作人员误动的密码锁保护功能。

Ø 整机操作简单、中/英文双语切换、界面友好亲切。



产 品 原 理


管道内任何流动的液体都存在着不连续的扰动,这些不连续的扰动可以是悬浮的固体颗粒或气泡,或由于流体扰动而引起的界面。这种扰动使反射的超声波产生频移Δf,频移Δf是流速的线性函数。通过测量频移Δf, 即可测量管道内的流速,进而计算出流量。



典 型 应 用


污水、原水、循环水、纸浆、矿浆、泥浆、原油及酸碱液、化学原料、海水等。



性 能 参 数

性能参数









采用菜单式提示,可显示瞬时流量、累计流量、流速等信息

/英文显示 5行×10个汉字(5行×20字符),具有国内同类仪表中信息量较大的显示窗口

电流信号:4-20mA、带负载能力0~600Ω

继电器输出:可设置上、下限报警

数据接口:标准RS-232C或RS-485

数据记录与

回放功能

内置数据记录功能,可存贮65072个数据记录

数据回放功能
☉Windows风格图形界面专用软件,可将数据下载到计算机中
☉可显示瞬时流量—时间曲线波形,给管理人员分析数据提供有力工具

具有年、月、日流量累积功能,可记录前5年、前12月、前31日和本年、本月、本日的累积流量

传感器

安装

方式

外缚式

插入式(适用于管径DN150以上的管道)

电缆长度

6m,可选最长299m

防爆等级

ExibⅡBT4



主机

-20℃~50℃

感器

-40℃~82℃; 高温传感器:-40℃~150℃

管道情况

管材

碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥、硬质金属塑料等,允许有衬里

直管段

传感器安装点最好满足:上游≥10D,下游≥5D,距泵出口≥30D(D是指管径)



25mm~3000mm(内径)

量程范围

0.3 m/s 6.0m/s、0.5 m/s 10.0m/s

±1%、±2%

重复性

±0.5%



AC85265V均可工作,适合电源电压恶劣场合

防护等级

IP67

外壳尺寸

ABS塑料240×185×120(mm)(原装进口)



1.88Kg

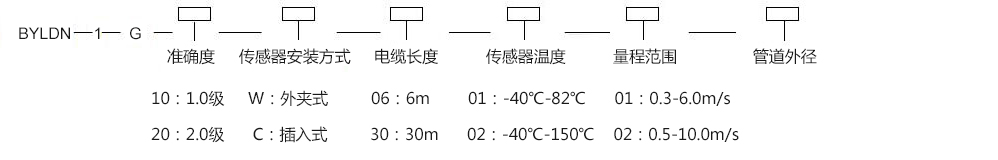

选 型 代 码

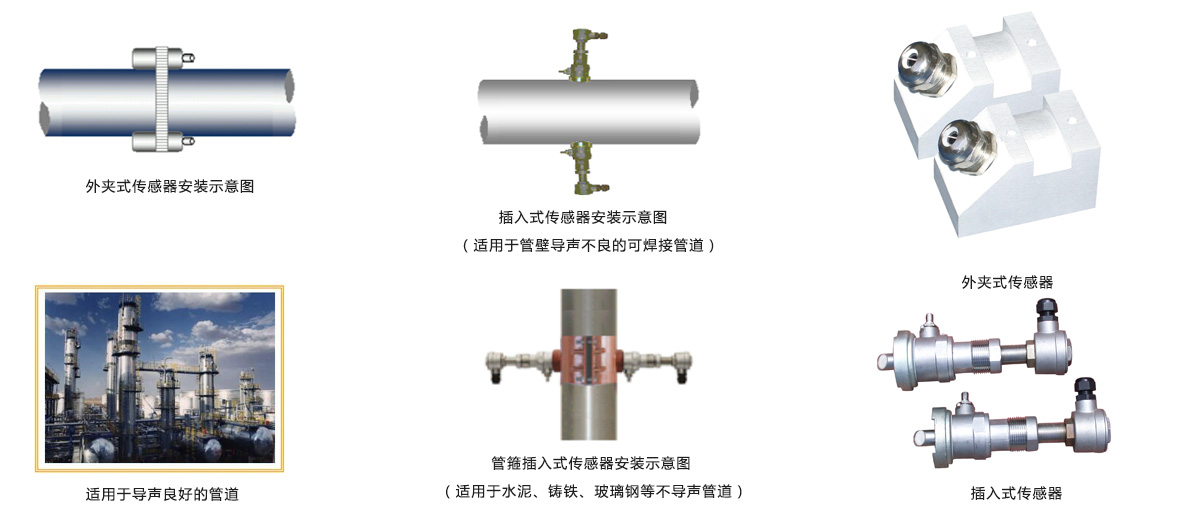

安 装 示 意 图
